一、前言
在現代充斥著網路的時代，網路已經成為我們不可或缺的工具，外面所販售的網路線都是已經壓製好的，
有著一定的長度，但是市面上販售的網路線不見得一定能符合自己家中的網路環境，
但是當您知道網路線該如何製作、線材如何配置等…，就不需要顧慮這些問題，
在準備製作前，您可以先參考以下文章內容，了解線材的特性與標準。
二、線材與接腳定義介紹
● 雙絞線（Twisted-Pair）

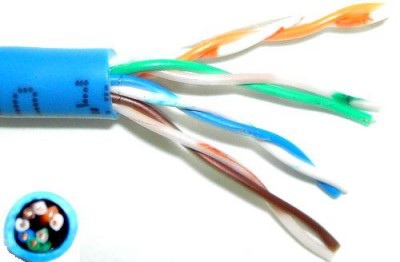

是由成對、外面包覆著一層絕緣材料的銅線對絞而成，與一般的電線最大的差別在於可以減少雜訊的衰減，

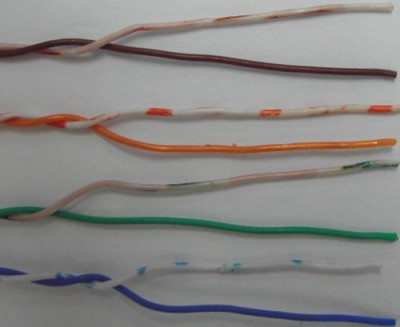

所以被選為架設網路的主要線材，雙絞線有分遮蔽式和無遮蔽式雙絞線，但是一般我們所使用的都是無遮蔽式雙絞線（如下圖）。
雙絞線顏色的分類總共有四對線，八條單芯的線分別擁有不同的顏色，顏色為白澄、澄、白綠、綠、白藍、藍、白棕、棕八種，
所謂白X的線（X=澄、綠、藍、棕）就是有搭配主色的線（如下圖：有混雜主色的線）。

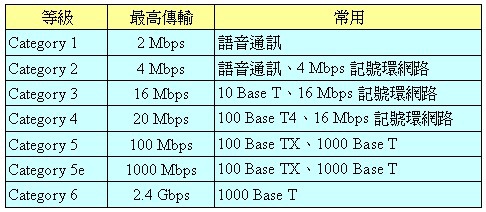

雙絞線的標準總共分為七的等級，分別為CAT（Category）1~6（多一個5e，如下表格），
一般我們所使用的線材大部分都是Category 5的，
除非是達到超高速乙太網路（1000 Mbps）又要求穩定的話，才會需要使用到5e以上的線材。
接著我們來瞭解一下壓製網路線的標準規格，根據EIA/TIA的規定有兩種規格，第一種是EIA/TIA A
，第二種是EIA/TIA B，線的壓製順序如下表格，一般我們如過是透過分享器或集線器來連接電腦的話，
只需要壓制平行線即可（平行線：兩端接頭皆為EIA/TIA 568B），如果是接機器對機器的話，
需要製作跳線（Crossover：一端為EIA/TIA 568A、另一端為EIA/TIA 568B）。
但是要注意的是，實際上真正傳送訊號和接收訊號的部份只有四支腳位，
分別為1、2、3、6腳位，另外的4、5、7、8是沒有定義的。

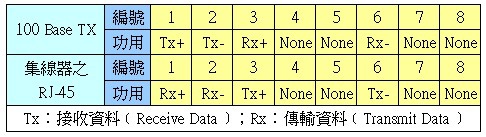

如下表格分別為100 Best TX的腳位和集線器上的RJ-45插槽腳位功能表。
從上表格可以明顯看出網路卡與集線器的功用是相反的，因為如此才可以做一個完整傳輸及接收的功能。
三、網路線製作前置準備工作
要製作網路線，首先要準備的工具是尖嘴鉗、壓線鉗、雙絞線和RJ-45接頭。

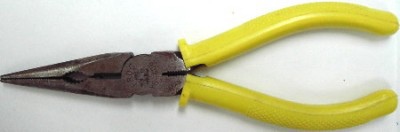

【尖嘴鉗】
【壓線鉗】

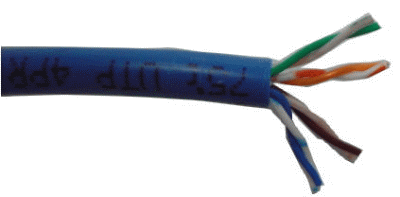

【雙絞線】

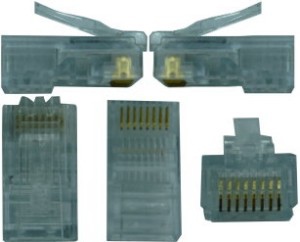

【RJ-45接頭】
四、網路線製作步驟

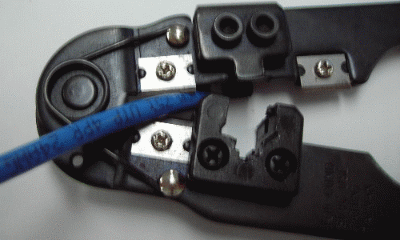

1. 將雙絞線外層的皮用壓線鉗的前端剝下來。
2. 將4對線分別用成扇狀，使每一條線獨立出來。

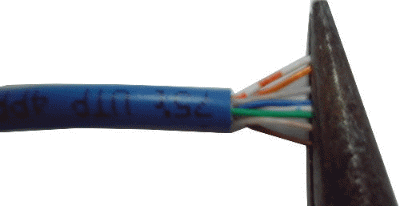

3. 用尖嘴鉗將每一條線壓平，並按照568A或568B的線材順序排列整齊。

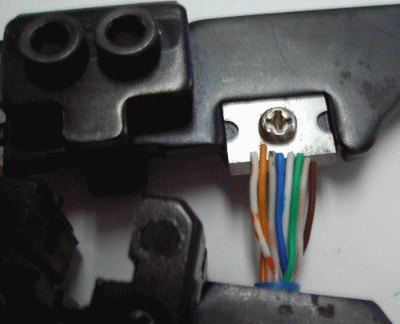

4. 將前端不均勻的地方用壓線鉗的尾端將其剪平。

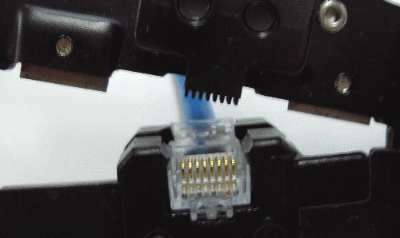

5. 將線對準RJ-45接頭（平滑一面朝上）放置進去，使線對齊並推到底。
6. 將RJ-45接頭放入壓線鉗的凹槽處以後，用力壓下去。

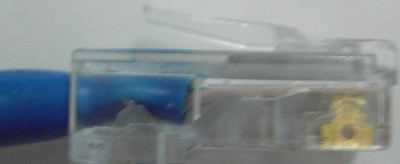

7. 最後，使絕緣皮有被夾住的樣子，如此即完成線材壓製動作。
※ 備註：
壓製完成後一般會以測試線路的機器來測試線路是否有通，但是此機器價位較高，一般人身邊也不大可能有，
因此簡單測試線路方式是將一端安裝在集線器上、另一端直接插在網路卡上，
看兩邊燈號是否有亮，如果其中一端燈號沒有亮起，建議檢查一下接頭是否沒有壓好，建議重新壓制。
